На странице тех. описание. сх.1 и сх.5., габаритные и присоединительные размеры, графики аэродинамических характеристик.

Вентиляторы центробежные (радиальные) в зависимости от величины полного давления, создаваемого на номинальном режиме, подразделяются:

низкого давления ВЦ 4-70, 4-75, 80-75, ВРАН - до 100 кг/м2. применяются в большинстве систем общего и промышленного назначения.
среднего давления ВЦ 14-46, 280-46, 300-45 , ВЦ 5-35, ВЦ 5-45 от 100 до 300 кг/м2. применяются в технологических линиях и в системах вентиляции где необходимы повышенное давление.
высокого давления ВВД, ВР 132-30, 12-26 - от 300 до 1200 кг/м2. применяются в технологических линиях, оборудовании, системах пневмо транспорта и т.п

Купить вентилятор радиальный вы можете в ЦЕНТРЕ ПРОДАЖ промышленного теплового и вентиляционного оборудования. Со склада в Челябинске вы можете купить все типы и модели вентиляторов как из наличия (ходовые модели), так и на заказ.

Вентиляторы центробежные ВЦ 14-46 предназначены для перемещения воздуха или других газовых смесей с температурой не выше 80°С, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 100мг/м³,  в стационарных системах вентиляции и для других производственных и санитарно-технических целей. Климатическое исполнение вентиляторов У2 по ГОСТ 15150-90 (температура окружающей среды от минус 40 до 40°С).

Дополнительная информация! Читать обязательно!

Вентиляторы ВЦ 14-46, имеющие рабочие колеса с загнутыми вперед лопатками, обладают рядом особенностей, которые необходимо учитывать при подборе и эксплуатации вентиляторов:
1) В отличие от колес с загнутыми назад лопатками (ВЦ 4-70), вентиляторы ВЦ 14-46 имеют в рабочей зоне возрастающую характеристику: полное давление вентилятора растет вместе с производительностью. В связи с этим отношение максимальной потребляемой мощности к минимальной (Q=0) достигает 8,5. Для повышения экономичности работы вентилятора и рационального снижения его стоимости весь рабочий диапазон характеристики разбит на участки по потребляемой мощности. Каждый участок обслуживается электродвигателем, подбираемым по условиям работы на правой границе участка. Мощность двигателя выбирается с запасом на пусковые токи и отрицательную температуру всасываемого воздуха (до - 40° C). Через эти точки на характеристике вентилятора проведена система ниспадающих кривых, помеченных мощностью электродвигателя. Эти кривые ошибочно называют кривыми мощности (кривыми равной мощности). На самом деле, это кривые полного давления, которое имел бы этот вентилятор, если бы он работал с переменной частотой вращения, но при постоянной мощности: в области выше характеристики вентилятора – с частотой выше номинальной, под характеристикой – с пониженной частотой.
2) При выборе номера вентилятора и мощности электродвигателя необходимо иметь безошибочно рассчитанную характеристику сети. Если ошибка в расчете будет сделана в сторону завышения потерь давления в сети, а реальные потери окажутся меньше, рабочая точка перейдет по характеристике вентилятора вправо в область более высокой потребляемой мощности. Установленный электродвигатель будет работать с перегрузкой и может выйти из строя.
3) По этой же причине никогда нельзя включать вентиляторы ВЦ 14-46 без сети (с открытыми всасывающим и нагнетательным окнами). Выход из строя двигателя гарантирован.
4) Сеть частотных кривых с постоянной мощностью позволяет ориентироваться проектантам при использовании частотного регулирования вентилятора.

Параметры вентиляторов по 1 схеме исполнения. с № 2 по № 8.

Вентиляторы центробежные среднего давления №10 и № 12,5. исполняются по сх.5

Параметры вентиляторов центробежных  ВЦ 14-46 № 10 и №12,5 по 5 сх.

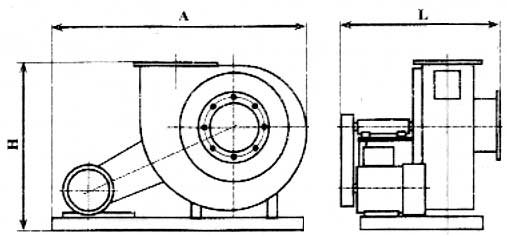

Габаритные размеры вентиляторов

Размеры вентилятров 5 схемы исполнения.

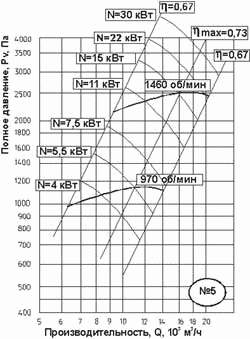

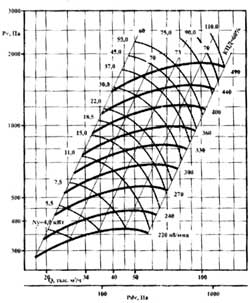

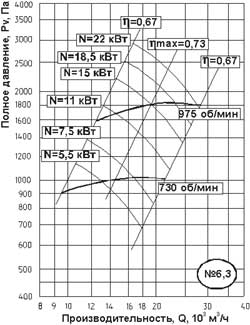

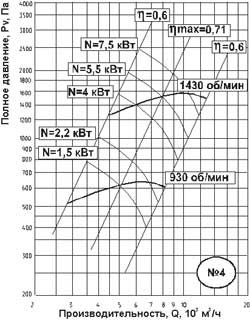

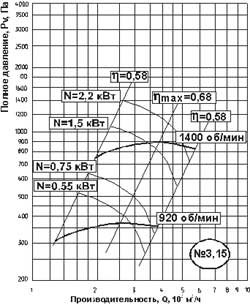

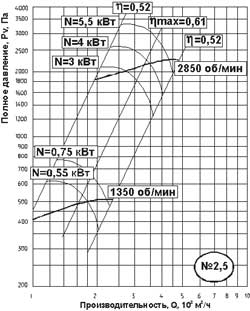

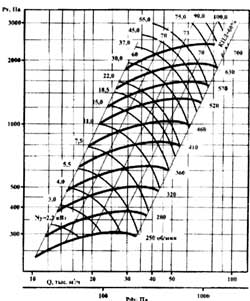

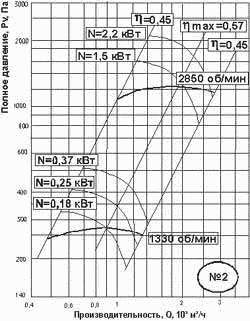

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46, ВЦ 280-46, ВР 300-45

для увеличения шелкните по картинке, для уменьшения щелкните еще раз, при наведении на рисунок выходит меню перемещения и слайд шоу.
