Промышленная вентиляция предназначена для обеспечени технологического процесса производства и обеспечения гигенических требований воздуха на рабочих местах а так-же соблюдения норм экологии.

Промышленная вентиляция это очень тесный контакт технолога, заказчика и специалистов по вентиляции и системам автоматизации. Специалист по вентиляции обязан знать технологический процесс, должен разбираться в частностях технологического процесса иногда даже лучше, чем технолог, которого обычно не интересуют побочные явления, связанные с загрязнением воздуха.

Основной задачей при проектировании промышленных систем вентиляции является определение воздухообмена. Определение условий техпроцесса, характера выделений вредностей а на основе этого, необходимого воздухообмена, базируется главным образом на эмпирических данных. Рассчитать необходимый воздухообмен точно во многих случаях невозможно. Здесь на первое место выдвигается инженерная эрудиция и опыт проектировщика, технолога, заказчика.

Самая совершенная по конструктивному выполнению промышленная вентиляция не даст нужного эффекта, если неправильно определено количество воздуха, которое необходимо удалять из помещения независимо от того, удаляется ли воздух метными отсосами или общеобменной вентиляцией.

Промышленная вентиляция

Современное промышленное производство немыслемо без создания санитарно-гигиенических условий, обеспечивающих нормальное самочуствие рабочих. Качественные системы вентиляции оказывают большое влияние на эффективность поизводства, снижают процент брака, повышают производительность труда.

Современное промышленное оборудование. Для его надежной работы  требуется обеспеченить параметры температуры, влажности, чистоты  воздуха внутри производственных помещений. Эти задачи так же решает промышленная внтиляция.

Вне зависимости от типа производственного процесса, промышленная вентиляция, сталкивается с главной задачей – справится с вредностями, которые выделяются при производстве.

К вредностям относятся:
1. Тепловыделение - выделения тепла в количестве превышающем тепловые потери помещения.
2. Влаговыделение - выделения водяных паров в количестве, создающем повышенную влажность воздуха.
3. Паро- и газовыделения, включая токсичные вещества - выделения паров и газов вредно действующих на человека
4. Пылевыделения - выделения пыли в количествах, превышающих запыление помещения выше предельно допустимых концентраций (ПДК)
5. Дымовыделение (аэрозоли) – выделение мельчайших твердых частиц, свободно витающих в воздухе;
6. Тумановыделение - образование в воздухе мельчайших частиц той или иной жидкости
7. Полые капли - выделения в воздух помещения из жидкой среды пузырьков газа, покрытых тонкой пленкой жидкости.
8. и др.

Вентиляция это  движение воздуха.

В помещении все вредности, за исключением, радиационного тепла, переносятся воздухом, движение которого определяется струйными течениями различного происхождения. В результате взаимодействия струй происходит формирование температурных полей и полей вредных примесей.

Для поддержания в помещении требуемых санитарно-гигиенических параметров воздушной среды, а так же условий протекания технологического процесса необходимо постоянно удалять загрязненный воздух и предусматривать поступление наружного чистого воздуха, т.е. осуществлять воздухообмен. Удаление из помещения загрязненного воздуха осыществляется вытяжной вентиляцией "ВЫТЯЖКОЙ", а подача воздуха - приточной вентиляцией "ПРИТОКОМ".

"Подавай воздух в чистую зону и извлекай из грязной".

Обратите внимание приток и вытяжка всегда работают одноврменно, организованно или хаотично. Если в помещение нагнетать какое-то количество воздуха, то такое же количество воздуха уйдет из помещения. При механической вытяжке удаляемое количество будет компенсировано поступлением наружного воздуха через неплотности в ограждающих конструкциях помещения или компенсироваться притоком.

В зависимости от способа побуждения воздуха к движению вентиляция подразделяется на естественную (АЭРАЦИЯ) и механическую. При естественной вентиляции движение воздуха осуществляется из-за разности давлений столбов воздуха внутри и снаружи помещения и действия ветра. При механичекой вентиляции движение осуществляется посредством вентиляторов.

Для обеспечения безопасности и непрерывности технического процесса может  предусматриваться дублирующая или аварийная вентиляция.

Промышленные системы  вентиляция работают по комбинрованной схеме местной вытяжки и общеобменной вентиляции.

Местная вытяжная вентиляция на промышленном предприятии

Наиболее эффективно удалять вредности непосредственно у места их выделения, так как при этом не происходит загрязнения больших объемов воздуха. Можно малыми, экономически выгодными, объемами удалить вредности.

Достигается это применением различных типов и конструкций местных отсосов: укрытия, бортовые отсосы и системы передувок, панели равномерного всасывания, зонты,  и др.

Для удаления промышленных вредностей наиболее эффективны местные промышленные вытяжки (отсосы) с полным или частичным укрытием очага выделений. Во всех случаях следует стремиться к полному укрытию (капсюляции) машин или аппаратов, выделяющих вредности.  Опыт проектирования промышленной вентиляции во многих областях промышленности позволяет сказать, что в большинстве случаев удается укрыть даже сложные и громоздкие аппараты и машины.

При невозможности полной капсюляции применяются менее совершенные местные укрытия и отсосы.

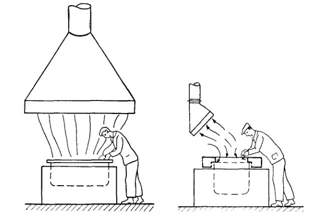

Местное укрытие или отсос должны препятствовать попаданию вредностей в зону дыхания  рабочего. На рис. прдеставлены слева - не правильная локализация вредности местным отсосом, на правом правильная схема удаления вредности "от рабочего".

Однако и при возможности укрытия очагов вредных выделений с устройством местной вентиляционной вытяжки, отсосов,  все же приходится иметь смешанную вентиляцию. Дело в том, что даже при полной капсуляции полностью удалиь вредности не удается - часть их прорывается в помещение. Вот поэтому приходится применять общеобменную систему вентиляции.

Общеобменная вентиляция в промышленности

То что не удается уловить местной вентиляцией то разбавляется и удаляется с помощью общеообменной вентиляции.

Принципы организации общеобменной вентиляции  вытекают из характера распространения вредностей по помещению. Равномерное выделение вредностей по площади производственного помещения или по его высоте встречается крайне редко. Как правило вредности выделяются в определенных зонах, по вертикали и по горизонтали. Токами воздуха газы и пары разносятся по помещению. Распространение вредностей по помещению также не бывает равномерным, за исключением случаев, когда воздух перемешивается искусствено за счет сосредоточенного притока. Естественное распространение вредностей всегда создает в нем отоносительно "чистые" и "грязные зоны".

Основной принцип вентиляции гласит: "Подавай воздух в читую зону и извлекай из грязной".

В зависимости от типа выделений "грязные" зоны могут быть вверху, в середине, внизу а так же по все высоте помещения. в зависмости  от этого определяется конструктивные особенности организации промышленной общеообменной вентиляции.

Общие положения:

Общеобменная вентиляция применяется в большинстве случаев за исключением пылевыделений.  Полностью отказаться от общеобменной вентиляции возможно в том случае, если производство связано со значительными выделениями пыли или особо вредных веществ – общеобменная вентиляция, благодаря своей особенности равномерного распределения воздуха, может разнести пыль и вредные вещества по всему помещению. Лишь крайне редко при незначительном и рассеяном пылевыделении а также при экономической нецелесообразности устройства местных отсосов общеообменная вентиляция применяется для борьбы с пылью.

Промышленная общеобменная вентиляция может быть единственным приемлемым в случае когда невозможно устройство местных отсосов по условиям технологии.

В СНиП имеется предписание: " В помещениях с одновременным выделением вредных газов и тпела или толко вредных газов легче воздуха, кроме устройство местных вытяжек от производственного оборудования, следует предусматривать общеобменную вентиляцию из верхней зоны помещения в объеме не менее обнократного в час".

Это предписание  распространяется и на те случаи, когда выделяются тяжелые газы, пары, туман, аэрозоли. Оно не распространяется на случаи выделения пыли, потому что общеобменная вентиляция здесь неэффективна. При тяжелых газах и парах при отсутствии тепловыделений вытяжка производится из нижней и верхней зон.

Следует оговориться, что общеобменная вытяжка в однократном объеме приемлима только для помещений кубатуры более 2000 м3. и выше. Для небольших помещений кратность обмеа принмается 2-3. Объем общеобменой вытяжки можно также принимать в 10 - 15% от суммарного объема воздуха удаляемого местными вытяжками.

Приточная вентиляция в промышленности

Для возмещения удаляемого из помещения воздуха подается наружний чистый воздух, что осуществляется приточной вентиляцией, которая может быть общеообменной и местной.

Общеобменный приток в промышленности должен направляться в наиболее "грязные " места производственного помещения где необходимо в таких количествах, чтобы разбавиь производственные вредности до предельно допустимых концентраций или понизить температуру до требуемой при избытках тепла в помещении.

Местная приточная вентиляция может выполнятся в виде воздушных душей, завес, оазисов с целью создания в ограниченом объеме помещения требуемых метеорологических параметров. Воздушный душ выполняется в виде струи воздуха, направленной на человека. Воздушная приточная завеса это плоская струя которая отсекает попадание вредостей в рабочую зону. Воздушный оазис предусматривает затопление части рабочего помещения свежим воздухом. Этот участок может быть по перметру выгорожен из общего помещения легкими конструкциями. Особенностью оазиса является то, что подача свежего воздуха осуществляется с небольшими скоростями для лучшего эффекта вытесняющей вентиляции.

Энергосбережение в промышленной вентиляции

"Подать ровно столько воздуха сколько необходимо и куда необходимо". Для обеспечения этого принципа необходимо применять систему автоматики. Это большая тема и вынесена в отдельный материал, прошу  перейти по ссылке:

Подробнее по системам автоматики и методам энергосбережения в промышленной вентиляции. Перейти>>>

Проектирование промышленной вентиляции

Только в тесном контакте технолога и специалистов по вентиляции и автоматизации можно сделать грамотный и экономически эффективный проект. Специалисты проектной группы Тепловентком  помогут вам консультациями а также создадут для вас проект вентиляции для вашего технологического процессаа.
