Вентиляторы радиальные среднего давления ВЦ 5-35, 5-45

Общие сведения:

Среднего давления

Одностороннего всасывания

Направление вращения - левое и правое

Корпус спиральный неповоротный

Количество лопаток: ВЦ 5-35 – 9, ВЦ 5-45 – 10

Варианты изготовления:

взрывозащищенные из разнородных материалов

Коррозионностойкие из нержавеющей стали
Вентиляторы центробежные (радиальные) в зависимости от величины полного давления, создаваемого на номинальном режиме, подразделяются:

низкого давления ВЦ 4-70, 4-75, 80-75, ВРАН - до 100 кг/м2. применяются в большинстве систем общего и промышленного назначения.
среднего давления ВЦ 14-46, 280-46, 300-45 , ВЦ 5-35, ВЦ 5-45 от 100 до 300 кг/м2. применяются в технологических линиях и в системах вентиляции где необходимы повышенное давление.
высокого давления ВВД, ВР 132-30, 12-26 - от 300 до 1200 кг/м2. применяются в технологических линиях, оборудовании, системах пневмо транспорта и т.п

Дополнительные материалы

Таблица замен вентиляторов по аэродинамическим характеристикам. Перейти >

Исполнение вентилятров по назначению и материалам. Перейти >

Вращение вентиляторов и схемы исполнения. Перейти >

Купить вентилятор радиальный среднего давления ВЦ 5-35 и ВЦ 5-45 вы можете в ЦЕНТРЕ ПРОДАЖ промышленного теплового и вентиляционного оборудования. Со склада в Челябинске вы можете купить все типы и модели вентиляторов как из наличия (ходовые модели), так и на заказ.

Посмотреть/скачать прайс лист на вентиляторы среднего давления

Назначение:

Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80ºC, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов в условиях климата У2 по ГОСТ 15150.

Применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для других производственных и санитарно-технических целей

Примечания.

из-за конструктивных особенностей рабочего колеса данный тип вентиляторов более подходит для работы с запыленным воздухом. Более механически стоек чем обычный вентилятор среднего давления.

**Технические данные вентиляторов ВЦ 5-35, ВЦ 5-45**
Типоразмер вентилятора	Двигатель			Параметры в рабочей зоне		Масса вентилятора, не более, кг (без двигателя)
Типоразмер вентилятора	Типоразмер	Мощность, кВт	Частота вращения вала, n^-1	Производитель ность, м³/час	Полное давление, Па	Масса вентилятора, не более, кг (без двигателя)
ВЦ 5-35-3,55	АИМ71А2 АИМ71В2	0,75 1,1	3000 3000	600 - 900 750 - 1750	1800 - 1600 1850 - 1400	36
ВЦ 5-35-4,0	АИМ80В2	2,2	3000	870 - 2200	2700 - 1970	44
ВЦ 5-35-8,0	ВА132M4	11,0	1500	4900 - 11800	2870 - 2050	255
ВЦ 5-35-8,5	ВА132M4	11,0	1500	4900 - 11500	3280 - 2350	268
ВЦ 5-45-4,25	АИМ100S2	4,0	3000	1800 - 4400	2700 - 1900	62
ВЦ 5-45-8,0	ВА132M4	11,0	1500	6400 - 11900	2640 - 2270	262
ВЦ 5-45-8,5	ВА160S4	15,0	1500	7900 - 16800	3120 - 2270	270

Габаритные и присоединительные размеры.

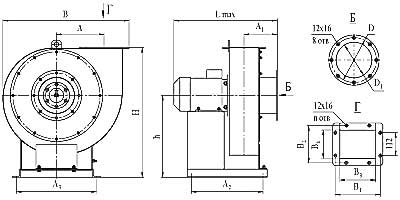

Присоединительные и габаритные размеры вентилятора ВЦ 5-35, 5-45

Типоразмер вентилятора	H	h	А	A₁	А₂	А₃	В	B₁	B₂	B₃	B₄	m	n	t	t₁	D	D₁	L_max
ВЦ 5-35-3,55	543	335	207	142	295	300	554	200	141	156	97	8	6	112	-	182	139	426
ВЦ 5-35-4,0	634	400	232	162	350	390	616	219	182	175	138	8	8	112	112	219	174	504
ВЦ 5-35-8,0	1351	800	575	217	652	736	1412	448	300	394	246	12	12	125	125	405	352	776
ВЦ 5-35-8,5	1351	800	575	217	652	736	1412	448	300	394	246	12	12	125	125	405	352	776
ВЦ 5-45-4,25	708	450	270	181	410	450	713	265	219	221	175	8	10	112	112	265	220	573
ВЦ 5-45-8,0	1349	800	536	270	757	736	1391	497	405	443	351	12	14	125	125	444	497	882
ВЦ 5-45-8,5	1349	800	536	270	757	736	1391	497	405	443	351	12	14	125	125	444	497	956

Графики аэродинамических характеристик вентиляторов радиальных ВЦ 5-35, ВЦ 5-45

(Для увеличения щелкните на картинке, для возврата щелкните повторно. при наведении на развернутую картинку появляются кнопки листания и слайд шоу.)

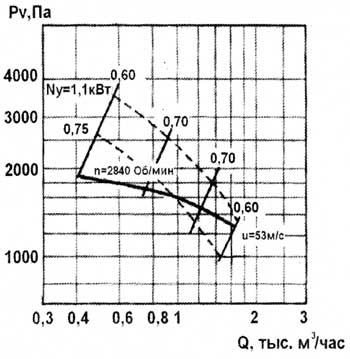

ВЦ 5-35 №3,55

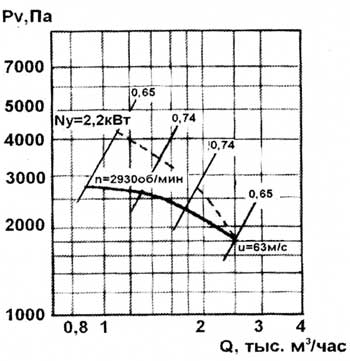

ВЦ 5-35 №4

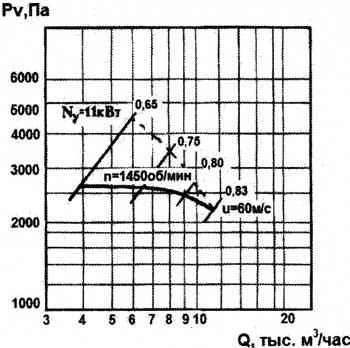

ВЦ 5-35 №8

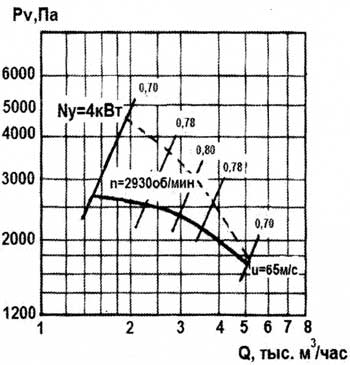

ВЦ 5-45 №4,25

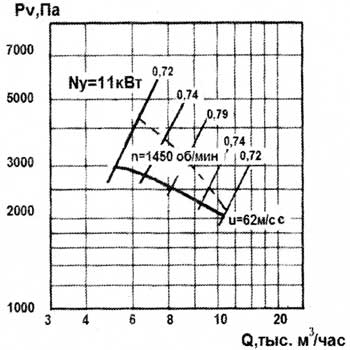

ВЦ 5-45 №8

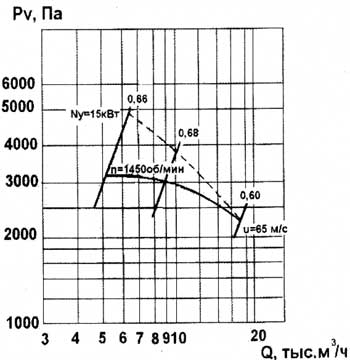

ВЦ 5-45 №8,5
