Циклоны относятся к пылеотделителям инерционного типа и применяются для очистки воздуха от пыли.

Пылеотделение в циклоне основано на принципе центробежной сепарации. Воздух попадает в циклон по подводящему воздуховоду, которй монтируется по касательной к корпусу циклона. Воздушный поток движзется по спирали вниз и, опустившись до дна конической части циклона, поднимается и выбрасывается наружу через выбросную трубу. Движение воздуха вверх так же происходит по спирали. Частички пыли под действием центробежных сил прижимаются к внутренней поверхности корпуса циклона и, увлекаемые воздушным потоком, опускаются в коническую часть. Осевшая там пыль удаляется в пылесборник через отводящий патрубок.

Предлагаем следующие модели циклонов:

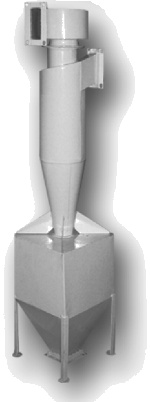

Циклоны ЦН-11УП серии 5.904-26

Циклоны предназначены для сухой очистки газовоздушных смесей максимальным давлением (разряжением) до 250 кг/м2 и температурой до 400° С от взрывобезопасных, неабразивных пылегазовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха (скорость коррозии не выше 0,1 мм/год) и не слипающейся пыли в различных отраслях промышленности.

Перейти >>>



Циклоны ЦН-15УП серии 5.904-26

Циклоны предназначены для сухой очистки газов от невзрывоопасной неслипающейся пыли.

Циклоны ЦН-15 применяют также для очистки воздуха в различных отраслях промышленности.

Перейти >>>



Циклоны ЦН-15УП серии 5.904-26

Циклоны предназначены для сухой очистки газов от невзрывоопасной неслипающейся пыли.

Циклоны ЦН-15 применяют также для очистки воздуха в различных отраслях промышленности.

Перейти >>>



Циклоны СК-ЦН-34 серии 5.904-26

Циклоны СК-ЦН-34 предназначены для сухой очистки cажегазовыx и cажевоздyшныx смесей от твёрдыx частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (теxничеcкого углерода) производства.

Перейти >>>



Циклоны СК-ЦН НИИОГаза серии 5.904-26

Циклоны предназначены для cyxой очистки газовоздушныx смесей максимальным давлением (разряжением) до 250 кг/м2 и температурой до 400оС от взрыво безопасные, неабразивныx пышегазовоздушным смесей, агрессивность которым по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздyxа (скорость коррозии не выше 0,1 мм/год) и не слипающейся пыли в различиных отраcляx промышленности.

Перейти >>>



Циклон ГИДРОДРЕВПРОМА типа Ц серии 7.411-1

Циклоны предназначены для сухой очистки пылевоздушных смесей максимальным давлением до 250 кг/м2 и температурой до 80°С от древесных отходов (стружка, опилки, пыль). Агрессивность пылевоздушной смеси по отношению к углеродистым сталям обыкновенного качества не должна быть выше агрессивности воздуха (скорость коррозии не выше 0,1 мм/год).

Очищенная газовоздушная смесь может содержать частицы пыли размерами до 20 мкм.

Циклоны устанавливают только на нагнетательной стороне вентиляционной сети.

Перейти >>>



Циклон типа УЦ серии 7.411-1

Циклоны типа УЦ серии 7.411-1 предназначены для средней очистки воздуха от сухой неслипающейся неволокнистой невзрывоопасной пыли в системах пневмотранспорта и аспирации.

Циклоны устанавливают как на нагнетающей, так и на всасывающей стороне (т.е. после вентилятора и до вентилятора соответственно).

Перейти >>>



Циклон ВЦНИИОТ с обратным конусом тип ЦОК серии 5.904-30

Циклоны с обратным конусом предназначены для средней очистки воздуха от сухой неслипающейся неволокнистой невзрывоопасной пыли, удаляемой от местных отсосов.

Циклоны рекомендуется применять для очистки воздуха от абразивных пылей, допускается использование циклонов для очистки воздуха от слипающихся пылей типа сажи и талька.

В зависимости от свойств пыли и его дисперсного состава частиц данные циклоны рекомендуется использовать в качестве первой ступени очистки воздуха. Необходимость двухступенчатой очистки определяется ПДК пыли выбрасываемой в атмосферу.

Нижняя часть циклона, в отличии от других типов, выполнена в виде расширяющегося к основанию конуса, обеспечивающего наименьшее прилипание продуктов очистки к стенкам циклона. В нижней части циклона устанавливается внутренний конус с углом раскрытия 45о или 60о, который обеспечивает организацию отвода воздуха, поступающего в пылесборник, повышает эффективность пылезадержания, предохраняет от взмучивания пыли в сборнике и уноса её в выхлопной патрубок.

Угол раскрытия при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой - 45о; для сажи, талька - 60о. Циклоны устанавливают как правило на всасывающей стороне (т.е. перед вентилятором).

Перейти >>>



Циклоны СИОТ-М, СИОТ-М1 серии 5.907-1

Сухие циклоны СИОТ предназначены для грубой и средней очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), от сухой, неслипающейся и неабразивной пыли, а также аспирационного воздуха в различных отраслях промышленно сти.
Применение циклонов СИОТ-М и СИОТ-М1 в условиях взрывоопасных сред недопустимо.



Рекомендуется применять циклоны при начальной запыленности до 300 г/м3.

Разработаны конструкции двух модификаций циклонов:
1. Повышенной эффективности - СИОТ-М.
2. Повышенной    эффективности и производительности - СИОТ-М1.

Конструкция циклона СИОТ-М состоит из корпуса с входным патрубком и выхлопной трубой, бункера с затвором и раскручивателя потока. В нижней части корпуса устанавливается глухая цилиндрическая вставка.

В модернизированном циклоне СИОТ-М1 в отличив от циклона СИОТ-М - вместо глухой цилиндрической вставки устанавливается специальное устройство для подачи (подсоса) дополнительного потока запыленного воздуха, которое состоит из полой вставки, конической манжеты с фланцем и закручивателя.

Перейти >>>



Циклоны для порошковой окраски ПУ

Применяются для 1-й ступени высокоэффетивной очистки воздуха при порошковой окраске.

Перейти >>>

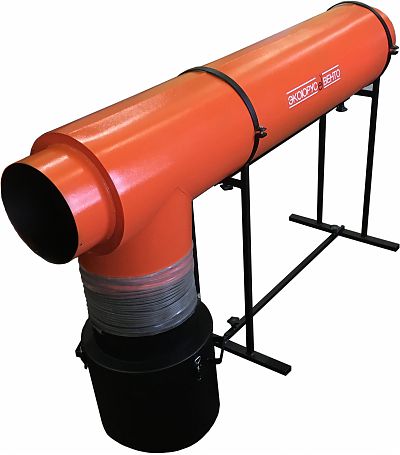

Прямоточный циклон ПЦ

Прямоточный циклон предназначен для очистки воздуха от сухой средне и крупнодисперсной пыли с крупной и средней начальной концентрацией

Могут быть использованы в качестве первой ступени  очистки в системах вен­тиляции при плазменных процессах.

Перейти >>>

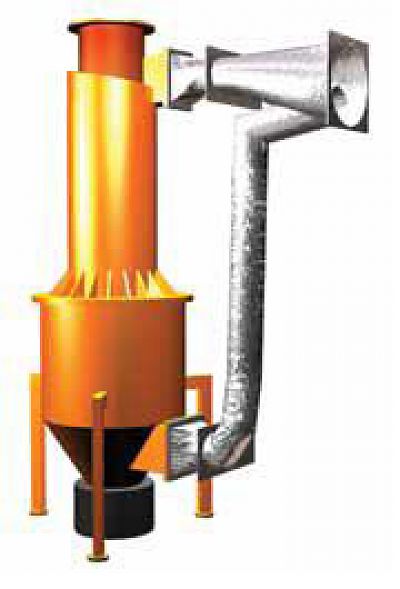

Циклон ЦЗП

Циклон ЦЗП предназначен для улавли­вания различных видов сухой неслипающейся пыли с высокой начальной концентрацией.

Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.)

Могут быть использованы в качестве первой ступени  очистки в системах вен­тиляции при плазменных процессах.

Перейти >>>
