Описание прямоточного циклона ПЦ

Прямоточный циклон предназначен для очистки воздуха от сухой средне и крупнодисперсной пыли с крупной и средней начальной концентрацией

Могут быть использованы в качестве первой ступени  очистки в системах вен­тиляции при плазменных процессах.

Производительность до 4000 м³/ч
Степень очистки - от 80%

Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени  очистки аэрозолей,образующейся при газоплазменной, лазерной  и другой резки металлов для уменьшения пылевой нагрузки на фильтры тонкой очистки.

Принцип работы

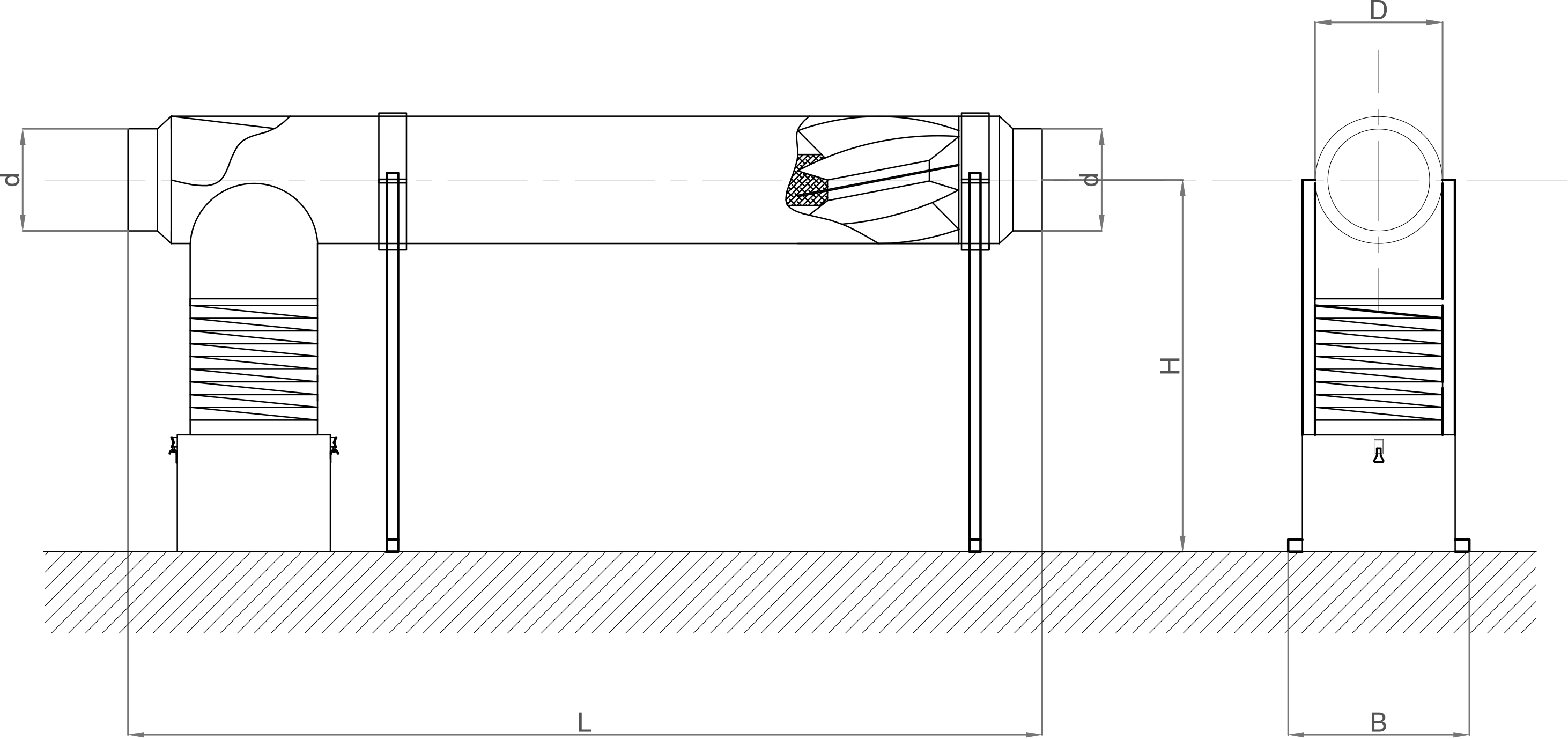

Прямоточный циклон состоит из корпуса с входным патрубком, расположенным внутри корпуса завихрителем ,за которым находится щелевой воздухозаборник отделения пыли от воздуха.Комплектуется бункером пылесборником.Возможна установка на опоры.

Принцип действия ПЦ заключается в том,что поступивший в циклон воздух закручивается, проходя через завихритель.Под действием центробежных сил твердые частицы в воздушном потоке отбрасываются к внутренней стенке циклона и продвигаются вдоль нее к патрубку для удаления пыли и под действием гравитации ссыпаются в пылесборник. Очищенный воздух   проходит через щелевой воздухозаборник

Для высокоабразивных сред возможно исполнение с усиленным корпусом ПЦУ.

Характеристики прямоточного циклона ПЦ
