Циклоны Циклоны ЦН-15УП серии 5.904-26

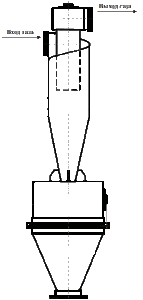

Циклоны ЦН-15УП серии 5.904-26
Циклоны предназначены для сухой очистки газов от невзрывоопасной неслипающейся пыли.
Циклоны ЦН-15 применяют также для очистки воздуха в различных отраслях промышленности. При использовании циклонов для очистки газа или воздуха, содержащих абразивную пыль, в местах, подвергающихся износу (нижняя часть корпуса, входная часть улитки) привариваются дополнительные стальные листы с наружной стороны.
Циклоны диаметром менее 800 мм из-за повышенного износа не следует применять для улавливания абразивной пыли. Циклоны устанавливают как на всасывающей, так и нагнетательной стороне вентилятора. При абразивной пыли циклоны рекомендуется ставить перед вентилятором.
Коэффициент гидравлического сопротивления для одиночного циклона, отнесенный к скорости движения воздуха в горизонтальном его сечении с учетом поправки на запыленность, составляет 147. Допустимую запыленность очищаемого газа, г/м3, для слабослипающихся пылей следует принимать не более 1000, а для среднеслипающихся — не более 250. Температура газа принимается не более 400оС, а максимальное давление (разряжение) не более 5 кПа.
Производительность циклонов ЦН 15 УП
|
Количество циклонов в группе |
Скорость потока в цилиндрической части, м/с |
Производительность, тыс.м3/час |
|||||||||
|
Диаметр циклонов |
|||||||||||
|
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
||
|
1 |
2,5 |
285 |
630 |
1100 |
1800 |
2500 |
3500 |
4500 |
5700 |
7100 |
10200 |
|
4,0 |
450 |
1000 |
1800 |
2800 |
4100 |
5500 |
7200 |
9200 |
11300 |
16200 |
|
|
2 |
2,5 |
- |
1270 |
2300 |
3500 |
5100 |
6900 |
9000 |
11400 |
- |
- |
|
4,0 |
- |
2000 |
3600 |
5600 |
8100 |
11000 |
14400 |
18300 |
- |
- |
|
|
3 |
2,5 |
- |
1900 |
3400 |
5300 |
7600 |
14000 |
13500 |
17100 |
- |
- |
|
4,0 |
- |
3000 |
5400 |
8400 |
12200 |
16600 |
21600 |
25500 |
- |
- |
|
|
4 |
2,5 |
- |
- |
4500 |
7000 |
10200 |
13800 |
18100 |
22800 |
- |
- |
|
4,0 |
- |
- |
7200 |
11300 |
16300 |
22000 |
18900 |
36600 |
- |
- |
|
|
6 |
2,5 |
- |
- |
- |
10600 |
15300 |
20800 |
27100 |
34300 |
42600 |
- |
|
4,0 |
- |
- |
- |
16900 |
24400 |
33100 |
43300 |
54900 |
67800 |
- |
|
|
8 |
2,5 |
- |
- |
- |
14100 |
- |
- |
36000 |
- |
- |
- |
|
4,0 |
- |
- |
- |
22600 |
- |
- |
57500 |
- |
- |
- |
|
Предельно допустимая запыленность воздуха, гр/м3
|
Группа пыли |
Диаметр циклона, мм |
||
|
От 400 до 550 |
От 600 до 750 |
800 |
|
|
Глиноземная, угольная, шлаковая, зола летучая, магнезитовая (сухая), сланцевая, апатитовая. доменная |
200 |
300 |
400 |
|
Торфяная зола. Пыль концентратов цветных металлов, магнезитовая (влажная), цементная (сухая), сажа (скоагулировавшаяся), мучная, пыль отсева зерна, опилок и т.д. |
100 |
150 |
200 |
|
Цементная (влажная), гипсовая, асбестовая |
50 |
75 |
100 |
