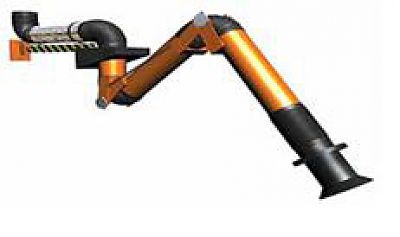

Техническое описание воздуховытяжного устройства Лиана 200 с консолью

Воздуховытяжные устройства «Лиана-200» с консолью предназначены для удаления воздуха при различных производственных процессах.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их   улавливания.

Радиус обслуживания до 7,3м, диаметром 200мм

Воздуховытяжные устройства «Лиана-200» с консолью предназначены для удаления воздуха при различных производственных процессах.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

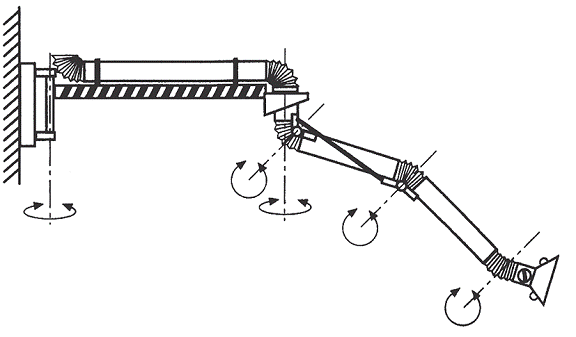

Воздуховытяжное устройство Лиана с консолью состоит из консоли, воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства диаметром воздуховодов 200мм диаметром воронки 250мм рассчитаны на расход воздуха 1600-2000 м3/ч. Устройства «Лиана-200» с консолями длиной 1,5м, 2м, 3м, что позволяет обеспечивать радиус обслуживания до 7,3м. Радиус обслуживания зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»), 4м (с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Поворотный кронштейн консоли обеспечивает ей ход 180о, а закрепленное на ней устройство «Лиана-160» вращается под консолью на 360о вокруг своей оси. Рекомендуемая высота установки устройства 2-2,25м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство.

Например: необходимый радиус обслуживания 5м. В таком случае можно использовать «Лиана 2У-200»( с 2-х метровой консолью и устройством Лиана, радиусом обслуживания 3,2м) или «Лиана 3-200»( с 3-х метровой консолью и устройством Лиана У, радиусом обслуживания 3,2м).

Характеристики воздуховытяжных устройств Лиана 200 с консолью

Монтажная площадка

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.

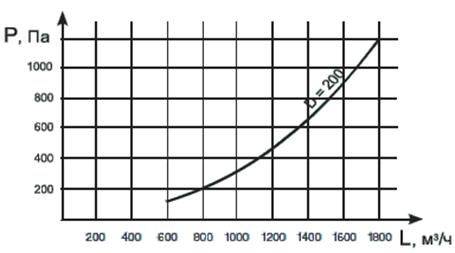

Аэродинамические характеристики Лиана 200 с консолью.
