Описание воздуховытяжного устройства Грум 160, Грум 200

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

Использование консолей различной длины позволяет увеличить радиус обслуживания устройства "Грум-160", "Грум-200" до 8м.

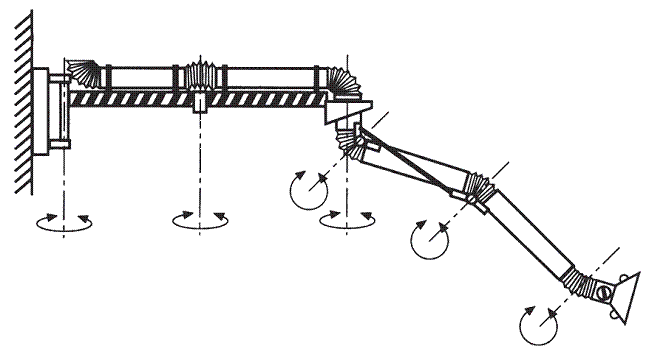

Воздуховытяжное устройство Грум состоит из двойной консоли, воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства диаметром воздуховодов 160мм, 200 мм диаметром воронки 250мм, 320 мм. рассчитаны на расход воздуха 1000-1200 м3/ч. 1600-2000 м3/ч. Устройства "Грум-160", "Грум-200" с консолями длиной 2,5(1,5+1)м, 3(2+1)м, 4(2+2)м, что позволяет обеспечивать радиус обслуживания до 7,3м. Радиус обслуживания зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»), 4м (с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Поворотный кронштейн консоли обеспечивает ей ход 180о, а закрепленное на ней самофиксирующимся устройство вращается под консолью на 360о вокруг своей оси. Рекомендуемая высота установки устройства 2-2,25м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Все устройства «Грум» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство.

Например: необходимый радиус обслуживания 6,3м. В таком случае можно использовать «Грум 3У-160»( с 3-х метровой консолью и самофиксирующимся  устройством, радиусом обслуживания 3,2м) или «Грум 4-160»( с 4-х метровой консолью и самофиксирующимся устройством, радиусом обслуживания 2м).

Дополнительно устройство может быть оснащено:
- воронкой диаметром до 500мм

Технические характеристики "Грум-160", "Грум-200"

Монтажная площадка "Грум-160", "Грум-200"

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м

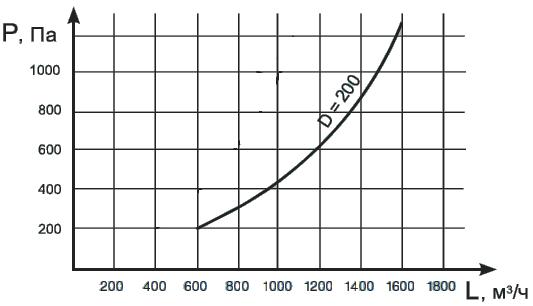

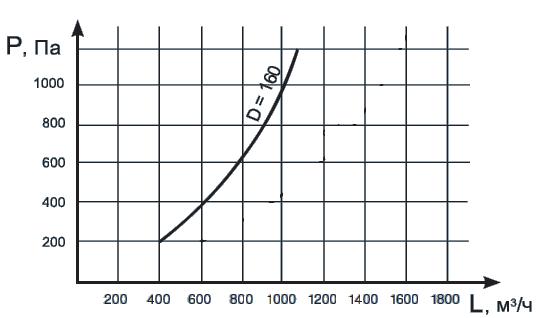

Аэродинамические характеристики устройства Грум 160, Грум 200

Грум 160	Грум 200
