Описание воздуховытяжных устройств Гном

Малогабаритное воздуховытяжное устройство «Гном 80, 100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

Радиус обслуживания до 1,5м.

Малогабаритное воздуховытяжное устройство «Гном-80, 100» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой   эффективности их улавливания.

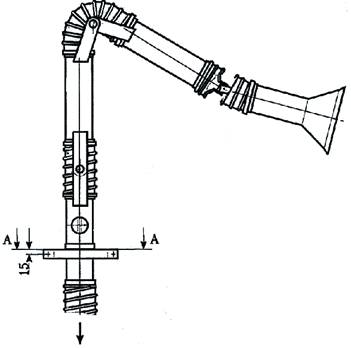

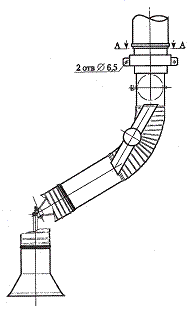

Воздуховытяжное устройство Гном состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.

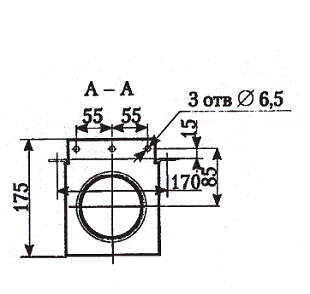

Выпускаемые устройства диаметром воздуховодов 80мм, 100 мм. диаметром воронки 150мм рассчитаны на расход воздуха 100-150 м3/ч., 150-200 м3/ч. Устройства «Гном-80У, 100У» радиусом обслуживания до 1,5м. В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха, металоконструкциям. Рекомендуемая высота установки устройства 40-50см над рабочей поверхностью. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) диаметром 90мм, длиной 0,5м.

Все устройства «Гном» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

При процессах пайки и точечной сварки рекомендуем использовать устройства с фильтрами ФПА.

Дополнительно устройство может быть оснащено:
- рожковой воронкой,
- подсветкой, расположенной в воронке устройства (с индексом «С»),
- Консоль для увеличения радиуса облсуживания.

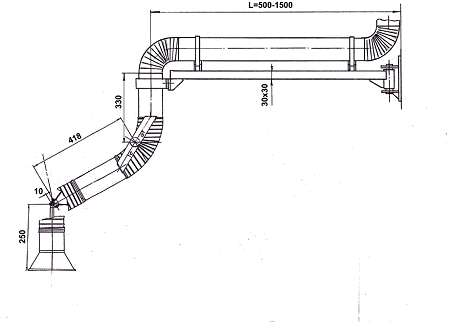

В тех случаях, когда радиуса обслуживания устройства Гном не достаточно можно использовать консоли марки «КГ-80 (100)» различной длины, что позволяет увеличить радиус обслуживания устройства до 2,1м. Выпускаются консоли длиной 0,5м («КГ-80(100)-0,5»); 1,0м («КГ-80(100)-1,0»); 1,5м («КГ-80(100)-1,5»).

Гном

Гном Н

Гном

Гном Н

Наименование показателей

«Гном-80(100)»

«Гном-80(100) У»

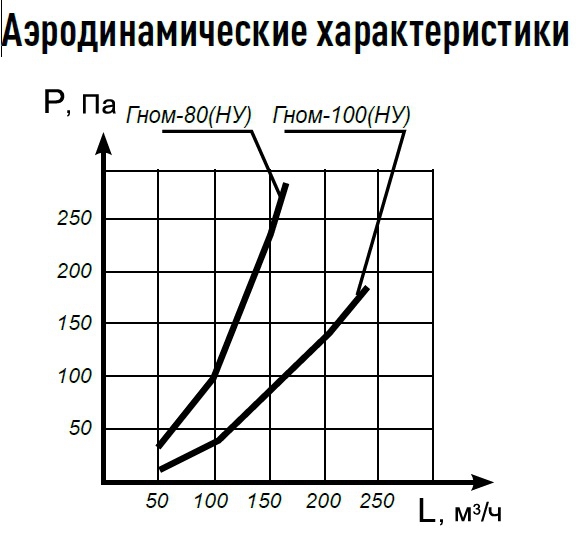

Расход воздуха, м³/ч

100-150(150-200)

Диаметр воздуховодов, мм

80 (100)

Диаметр воронки, мм

150

Угол поворота устройства вокруг оси, градусы

360

Угол поворота устройства воронки, градусы

130

R_обсл., м

1,0

1,5

Масса, кг

5,0

5,4
