Тепловентиляторы Flowair LEO FB
Тепловентиляторы LEO FB
|
|
Тепловая мощность | 5 - 100 кВт |
| Производительность | 250 - 8500 м³/ч | |
| Вес | 12 - 38 кг | |
| Цвет | серебристо- графитовый | |
| Корпус | сталь + пластик |
Промышленные объекты - Высокая производительность, легкая конструкция и безотказность влияют на выбор LEO FB для отопления промышленных помещений, супермаркетов, больших складских помещений, спортивных объектов и церквей.
Красивый дизайн - Современный дизайн корпуса соединяет в себе лучшие черты аппаратов, выполненных из металла и пластика. Его основная часть покрыта порошковой краской со специальной структурой, которая защищает от грязи и царапин.
Экономия - Энергосберегающий вентилятор обеспечивает низкое потребление электрической мощности (280Вт). Специальная форма лопастей вентилятора и размещение его внутри аэродинамического сопла способствует снижению шума, возникающего во время прохождения воздуха.

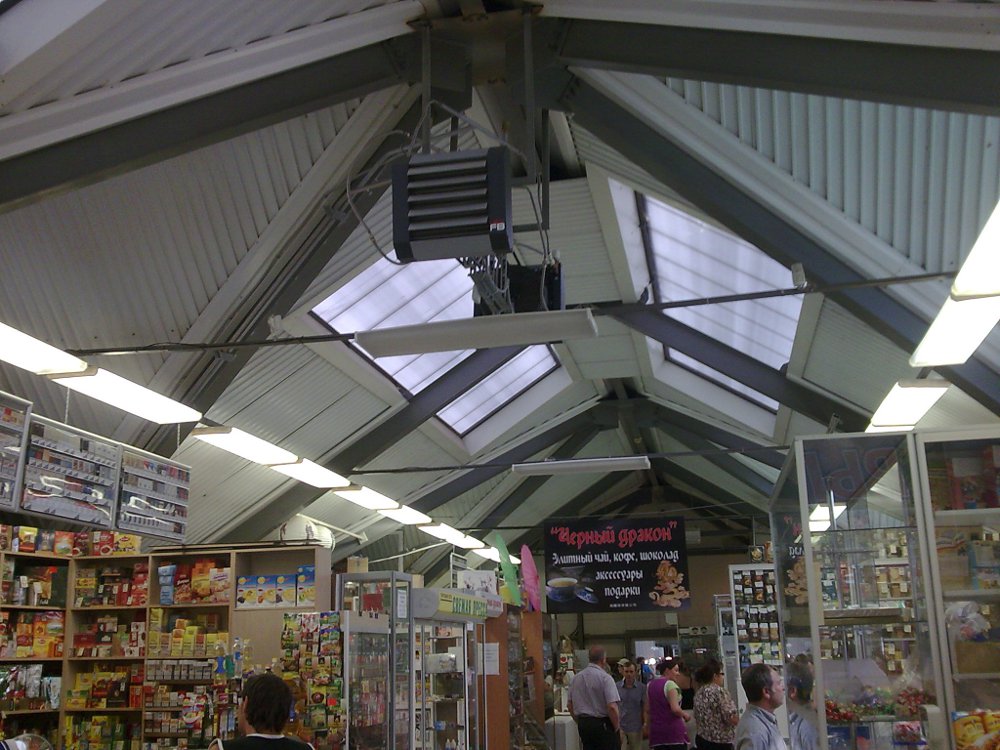

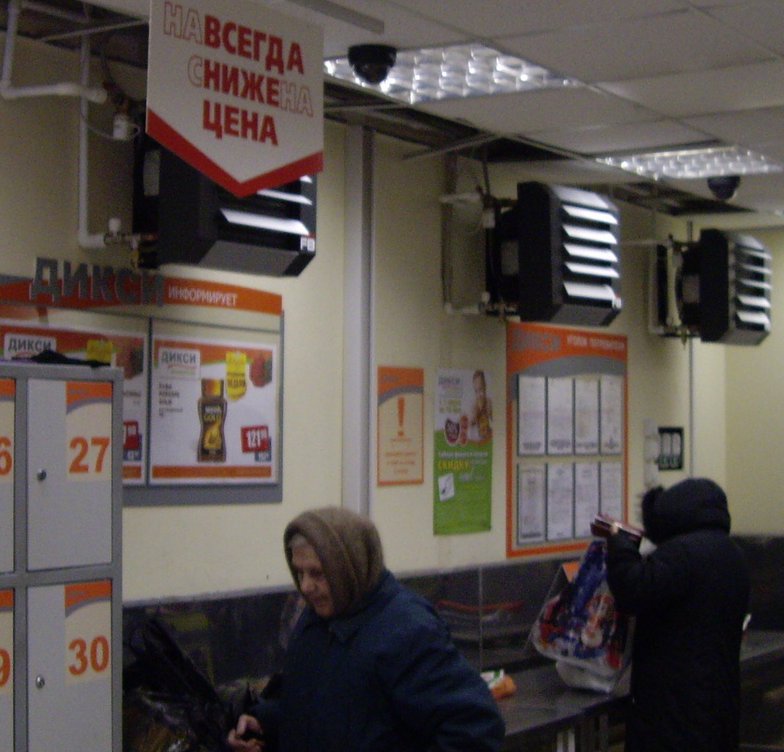

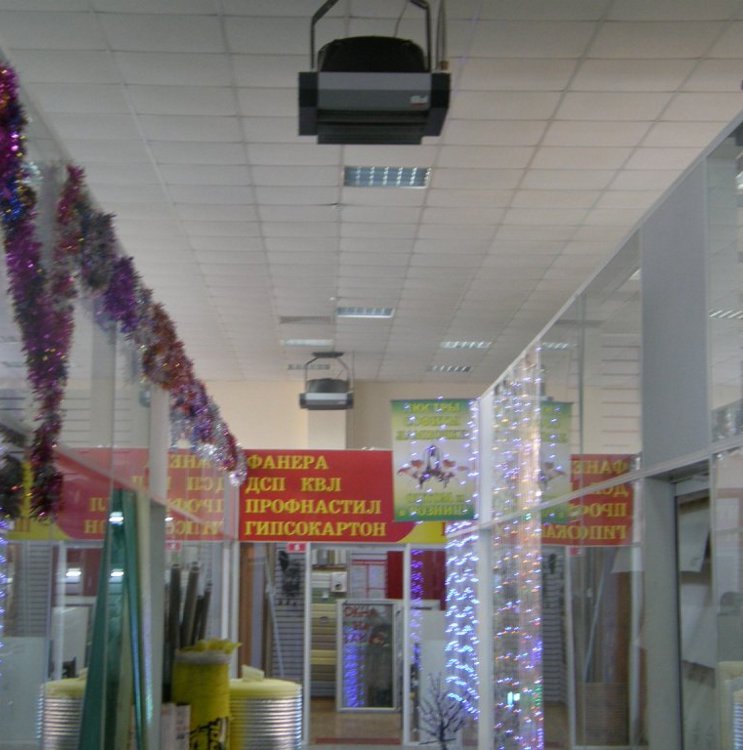

Примеры применения тепловентиляторов LEO FB
(для увеличения картинки - щелкните по ней, так же возможно слайд шоу)
 |
 |
 |
Технические данные тепловентиляторов LEO FB
| Вес [кг] | FB 15 | FB 25 | FB 45 | FB 65 | FB 95 |
|
аппарата |
12 | 16,9 | 18,1 | 20,4 | 34,5 |
|
аппарата, наполненного водой |
13,2 | 17,9 | 20,1 | 23,1 | 38 |

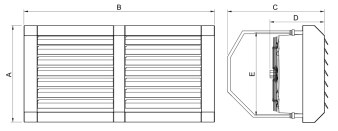

| Размеры [мм] | FB 15S(M) | FB 25 | FB 45 | FB 65 | FB 95 |
|
A |
500(500) | 600 | 600 | 600 | 600 |
|
B |
540(540) | 640 | 640 | 640 | 1175 |
|
C |
525(525) | 610 | 610 | 630 | 610 |
|
D |
335(275) | 350 | 350 | 370 | 350 |
|
E |
345(345) | 440 | 440 | 440 | 440 |
| LEO FB 15 | LEO FB 45 | LEO FB 95 |
| 14 | 24 | 33 |
* длина струи изотермического воздуха, граничной скорости 0,5 м/с
 |
 |
| FB 15S | FB 15M | FB 25/45/65 | FB 95 | |||||||||||||
|
Питание |
230v/50Hz | |||||||||||||||
|
Потребление тока |
0,4A | 0,25A | 1,2A | 2,4(2x1,2)A | ||||||||||||
|
Расход мощности |
92W | 57,5 | 280W | 560(2X280)W | ||||||||||||
|
IP |
54 | |||||||||||||||
|
класс изоляции |
F | |||||||||||||||
|
Уровень акустического давления* |
45дБ(A)td> | 45дБ(A) | 51дБ(A) | 53дБ(A) | ||||||||||||
|
Maкс. темп. гoрячeй воды |
95oC | 95oC | 130oC | |||||||||||||
|
Maкс. paбoчee дaвлeниe |
1,6MPa | |||||||||||||||
|
Пpиcoeдинитeльныe пaтpyбки |
1/2" | 1/2" | 3/4" | 3/4" | ||||||||||||
* Уровень акустического давления на расстоянии 5м от аппарата примакс. производительности вентилятора
Тепловые характеристики тепловентиляторов LEO FB
| O | LEO FB 15 | LEO FB 25 | LEO FB 45 | ||||||||||||
| V = 2000 м³/ч | V = 4 400 м³/ч | V = 4100 м³/ч | |||||||||||||
| Tp1 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | |||
| oC | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC | |||
| Tw1/Tw2 = 90/70 | |||||||||||||||
| 0 | 17,4 | 769 | 6,9 | 28,7 | 25,4 | 1121 | 11,7 | 16 | 46,8 | 2067 | 17,5 | 31,6 | |||
| 5 | 16,1 | 711 | 6,0 | 32 | 23,5 | 1037 | 10,1 | 20 | 43,3 | 1911 | 15,2 | 34,7 | |||
| 10 | 14,8 | 655 | 5,2 | 35,3 | 21,6 | 953 | 8,7 | 24,1 | 39,8 | 1758 | 13,0 | 37,8 | |||
| 15 | 13,6 | 599 | 4,4 | 38,5 | 19,7 | 871 | 7,4 | 28,1 | 36,4 | 1607 | 11,0 | 40,9 | |||
| 20 | 12,3 | 544 | 3,7 | 41,7 | 17,9 | 790 | 6,2 | 32,1 | 33,1 | 1459 | 9,2 | 43,9 | |||
| Tw1/Tw2 = 80/60 | |||||||||||||||
| 0 | 14,9 | 656 | 5,3 | 24,6 | 21,6 | 950 | 8,9 | 13,6 | 40,1 | 1762 | 13,4 | 27,1 | |||
| 5 | 13,6 | 599 | 4,5 | 27,9 | 19,7 | 867 | 7,5 | 17,6 | 36,6 | 1610 | 11,4 | 30,2 | |||
| 10 | 12,4 | 544 | 3,8 | 31,1 | 17,9 | 785 | 6,3 | 21,6 | 33,2 | 1459 | 9,5 | 33,2 | |||
| 15 | 11,1 | 489 | 3,1 | 34,3 | 16,0 | 704 | 5,1 | 25,6 | 29,9 | 1312 | 7,8 | 36,2 | |||
| 20 | 9,9 | 435 | 2,5 | 37,4 | 14,2 | 624 | 4,1 | 29,6 | 26,5 | 1166 | 6,3 | 39,2 | |||
| Tw1/Tw2 = 70/50 | |||||||||||||||
| 0 | 12,4 | 542 | 3,9 | 20,4 | 17,8 | 779 | 6,4 | 11,2 | 33,3 | 1459 | 9,8 | 22,5 | |||
| 5 | 11,1 | 487 | 3,2 | 23,7 | 15,9 | 697 | 5,2 | 15,2 | 29,9 | 1309 | 8,1 | 25,6 | |||
| 10 | 9,9 | 432 | 2,6 | 26,8 | 14,1 | 617 | 4,2 | 19,2 | 26,6 | 1162 | 6,5 | 28,6 | |||
| 15 | 8,6 | 378 | 2,0 | 30,0 | 12,3 | 537 | 3,2 | 23,1 | 23,2 | 1017 | 5,1 | 31,5 | |||
| 20 | 7,4 | 324 | 1,6 | 33,1 | 10,5 | 457 | 2,4 | 27,0 | 20,0 | 874 | 3,9 | 34,4 | |||
| LEO FB 65 | LEO FB 95 | ||||||||||||||
| V = 3900 м³/ч | V = 8500 м³/ч | ||||||||||||||
| Tp1 | PT | Qw | Δpw | Tp2 | PT | Qw | Δpw | Tp2 | |||||||
| oC | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC | |||||||
| Tw1/Tw2 = 90/70 | |||||||||||||||
| 0 | 64,6 | 2669 | 36,8 | 46,1 | 100,1 | 4418 | 55,7 | 32,6 | |||||||
| 5 | 60,2 | 2464 | 32,0 | 48,4 | 92,7 | 4091 | 48,3 | 35,7 | |||||||
| 10 | 55,4 | 2272 | 27,6 | 50,7 | 85,4 | 3771 | 41,5 | 38,8 | |||||||
| 15 | 50,1 | 2084 | 23,6 | 52,9 | 78,3 | 3456 | 35,3 | 41,8 | |||||||
| 20 | 46,2 | 1899 | 19,9 | 55,1 | 71,3 | 3146 | 29,7 | 44,8 | |||||||
| Tw1/Tw2 = 80/60 | |||||||||||||||
| 0 | 56,1 | 2288 | 28,7 | 39,8 | 86,3 | 3790 | 43,0 | 28,1 | |||||||
| 5 | 51,3 | 2097 | 24,5 | 42,1 | 79,0 | 3470 | 36,5 | 31,2 | |||||||
| 10 | 46,7 | 1909 | 20,7 | 44,3 | 71,8 | 3156 | 30,7 | 34,2 | |||||||
| 15 | 42,1 | 1725 | 17,2 | 46,5 | 64,8 | 2847 | 25,4 | 37,2 | |||||||
| 20 | 37,6 | 1543 | 14,1 | 48,6 | 57,9 | 2543 | 20,6 | 40,2 | |||||||
| Tw1/Tw2 = 70/50 | |||||||||||||||
| 0 | 47,1 | 1919 | 21,5 | 33,4 | 72,4 | 3167 | 31,7 | 23,6 | |||||||
| 5 | 42,5 | 1731 | 17,9 | 35,6 | 65,2 | 2854 | 26,2 | 26,6 | |||||||
| 10 | 37,9 | 1547 | 14,6 | 37,8 | 58,2 | 2545 | 21,3 | 29,6 | |||||||
| 15 | 33,4 | 1366 | 11,6 | 39,9 | 51,2 | 2242 | 16,9 | 32,6 | |||||||
| 20 | 28,9 | 1187 | 9,1 | 42,0 | 44,4 | 1942 | 13,0 | 35,5 | |||||||
| V - объем воздуха | Tw1 - температура воды на входе в теплообменник | |
| PT - тепловая мощность | Tw2 - температура воды на выходе из теплообменника | |
| Tp1 - температура воздуха на входе в аппарат | Qw - расход воды через теплообменник | |
| Tp2 - температура воздуха на выходе из аппарата | Δpw - падение давления воды в теплообменнике |
