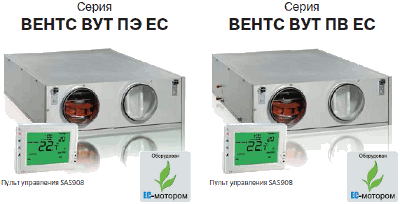

Приточно-вытяжная установка ВУТ ПЭ EC с электрическим нагревателем и ВУТ ПВ EC с водяным нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.
Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-моторов позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 (150), 200, 250, 315 и 400 мм.

Модификации

ВУТ ПЭ ЕС – модели с электронагревателем.
ВУТ ПВ ЕС – модели с жидкостным (водяным, гликолевым) нагревателем.

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм (в установках ВУТ ПЭ/ПВ 350, 600, 1000) и 50 мм (в установках ВУТ ПЭ/ПВ 2000, 3000).
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.
Двигатель используются высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее
передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
Рекуператор в установках применяются противоточный канальный рекуператор из полистирола (для установок ВУТ ПЭ/ПВ 350, 600, 1000) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ ПЭ/ПВ 2000, 3000). Под блоком
рекуператора расположен поддон для сбора и отвода конденсата.
Нагреватель - для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер (для установок ВУТ ПЭ) или водяной нагреватель (для установок ВУТ ПВ). Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включаетсякалорифер и нагревает воздух, поступающий в помещение.
Автоматика - установка укомплектована встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с
пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор.
Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЭ (ЕС)

- включение и выключение установки;
- возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
- возможность регулировки скорости вращения вентилятора и, соответственно, изменения производительности установки с помощью пульта управления;
- возможность управления электроприводами воздушных заслонок;
- при включении и выключении установки отрабатываются необходимые алгоритмы;
- работа установки по недельному таймеру;
- активная защита от перегрева ТЭНов калорифера;
- исключение работы электрокалорифера без включения вентилятора;
- установлены два термостата для защиты электрокалорифера от перегрева;
- система автоматики защищена от короткого замыкания автоматическим выключателем;
- контролируется степень засорения фильтра.

Общее описание системы управления ВУТ ПВ (ЕС)

Установка оборудована встроенным блоком автоматического управления и контроля за работой системы.
Блок управления осуществляет следующие функции:
- включение/выключение установки;
- контроль за температурой приточного воздуха, посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель;
- защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя;
- управление электроприводом обходного клапана рекуператора;
- управление и контроль за работой внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель;
- защита рекуператора от обледенения;
- управление и контроль за работой приточного и вытяжного вентиляторов;
- контроль загрязненности фильтров (по количеству моточасов);
- управление электроприводами внешних воздушных клапанов (приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

- включение/выключение вентиляционной установки;
- установку необходимого расхода воздуха;
- установку необходимой температуры приточного воздуха;
- отображение комнатной температуры.
- отображение неисправности (аварийной ситуации)

Монтаж

Приточно-вытяжная установка подвешивается к потолку. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра со стороны боковой панели.

Параметры вентиляционных установок Вентс ВУТ П ЕС

Наименование	Напр. питания, В / 50 Гц	Макс. Мощность /ток вентилятора, Вт/А	Мощн./ток электро нагрев. КВт/А	Эффект. рекупе рации %	Макс. расход воздуха, м3/ч	Уровень звукового давления на расст. 3 м, dB(A)	Размер подкл. воздухо- вода, мм	Длина х ширина х высота, мм	Вес кг
ВУТ 350 ПЭ EC	1~ 230	2шт. х 51/1,2 (48В	1,5 / 6,5	До 90	400	48	d150	1286х596х285	65
ВУТ 600 ПЭ EC	1~ 230	2шт.х100/2,4 (48В)	2 / 8,7	До 90	700	53	d200	1286х827х283	75
ВУТ 600 ПВ EC	1~ 230	2шт.х100/2,4 (48В)	-	До 90	600	53	d200	1286х827х283	77
ВУТ 1000 ПЭ EC	1~ 230	2шт.х135/2,8 (48В)	3,3 / 14,3	До 90	1100	52	d250	1395х1350х317	95
ВУТ 1000 ПВ EC	1~ 230	2шт.х135/2,8 (48В)	-	До 90	1000	52	d250	1395х1350х317	98
ВУТ 2000 ПЭ EC	3~ 400	2шт.х420/2,5 (230В)	12 / 17,4	До 75	2000	58	d315	1408х1050х750	190
ВУТ 2000 ПВ EC	1~ 230	2шт.х420/2,5 (230В)	-	До 75	1950	58	d315	1408х1050х750	194
ВУТ 3000 ПЭ EC	3~ 400	2шт.х990/1,7 (400В)	18 / 26	До 75	4000	59	d400	1643х1265х830	290
ВУТ 3000 ПВ EC	3~ 400	2шт.х990/1,7 (400В)	-	До 75	3800	59	d400	1643х1265х830	295
