Модификации

Приточно-вытяжная установка ВУТ Г - представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается
приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

Приточно-вытяжная установка ВУТ Г EC - тоже, что и ВУТ Г олько с применением ЕС-моторов позволяющих уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

Приточно-вытяжные установки ВУТ ЭГ с электрическим нагревателем и ВУТ ВГ с водяным нагревателем  - тоже, что и ВУТ Г только дополнительно снабжены догревом воздуха с электрическим или водянным воздухонаревателем.

Приточно-вытяжные установки ВУТ ЭГ EC с электрическим нагревателем и ВУТ ВГ ЕС с водяным нагревателем - представляют собой установку ВУТ ЭГ или ВУТ ВГ с применением ЕС-моторов позволяющих уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

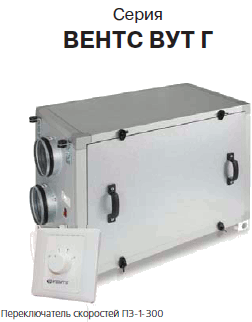

Приточно-вытяжная установка ВУТ Г, ВУТ Г ЕС

Приточно-вытяжная установка ВУТ Г без догрева воздуха  представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы установка оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Двигатель ВУТ Г ЕС - Используются высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на
сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор перекрестного тока выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточновытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что
по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.


Монтаж Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со сторо-
ны боковых панелей.

Параметры вентиляционных установок Вентс ВУТ Г, Вентс ВУТ Г ЕС

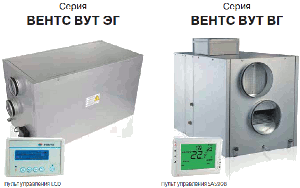

Приточно-вытяжные установки ВУТ ЭГ, ВУТ ЭГ ЕС с электрическим нагревателем и ВУТ ВГ, ВУТ ВГ ЕС с водяным нагревателем

Нагреватель для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлены электрические (для моделей ВУТ ЭГ) или водяные (для ВУТ ВГ) нагреватели. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.


Функции управления и защиты ВУТ ЭГ
- включение и выключение установки;
- возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
- возможность регулировки скорости вращения вентилятора и, соответственно, изменения производительности установки с помощью пульта управления;
- возможность подключать электроприводы воздушных заслонок и управлять ими;
- при включении и выключении установки отрабатываются необходимые алгоритмы;
- установка может работать по недельному таймеру;
- активная защита ТЭНов калорифера от перегрева;
- исключение работы электрокалорифера без включения вентилятора;
- установлены два термостата защиты электрокалорифера от перегрева;
- система автоматики защищена от короткого замыкания автоматическим выключателем;
- контролируется степень засорения фильтра.

Функции управления и защиты ВУТ ВГ
- включение и выключение установки;
- контроль за температурой приточного воздуха, посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель;
- защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя);
- управление электроприводом обходного клапана рекуператора;
- управление и контроль за работой внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель;
- защита рекуператора от обледенения;
- управление и контроль за работой приточного и вытяжного вентиляторов;
- контроль загрязненности фильтров (по количеству моточасов);
- управление электроприводами внешних воздушных клапанов (приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:
- включение/выключение вентиляционной установки;
- установку необходимого расхода воздуха;
- установку необходимой температуры приточного воздуха;
- отображение комнатной температуры.

Параметры вентиляционных установок ВУТ ЭГ, ВУТ ЭГ ЕС с электрическим нагревателем и ВУТ ВГ, ВУТ ВГ ЕС с водяным нагревателем
