Приточно-вытяжные установки ВУТ мини представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номи-
нальным диаметром 100, 125 мм.

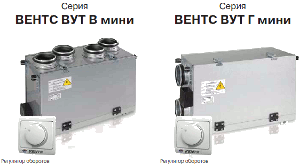

Модификации:
ВУТ В мини – модели с вертикальным направлением патрубков, вентиляторы с асинхронными моторами.
ВУТ Г мини – модели с горизонтальным направлением патрубков, вентиляторы с асинхронными моторами.

ВУТ В мини EC – модели с вентиляторами с EC моторами и вертикальным направлением патрубков.
ВУТ Г мини EC – модели с вентиляторами с ЕС моторами и горизонтальным направлением патрубков.

Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.


Фильтр для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.


Вентиляторы установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

EC -моторы высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%). Использование ЕС-моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

Рекуператор пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания. В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре входящего в рекуператор с другой стороны приточного воздуха в среднем ниже -5°С конденсат в вытяжных каналах может замерзать. Во избежание процесса обмерзания рекуператора применяются электронная защита от обмерзания. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор, затем включается приточный вентилятор, и вся установка работает в обычном режиме.


Управление включение установки и управление ее производительностью осуществляется при помощи регулятора оборотов двигателя, который позволяет плавно изменять скорость вращения вентиляторов в диапазоне 0–100%.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор
и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра со стороны откидной боковой панели.
