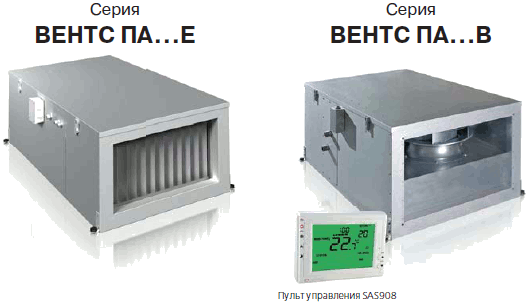

Приточная установка ПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Для обеспечения сбалансированной вентиляции к агрегату ПА можно подключить вытяжной агрегат серии ВА (оснащен такими же вентиляторами, как и ПА), который будет работать согласованно с агрегатом.

Корпус изготовлен из алюмоцинковых стальных листов, со звукоизоляцией из минеральной ваты толщиной 50 мм.
Фильтр приточного воздуха в установке со степенью очистки G4 (в качестве опции - F7).
Нагреватель Установки ПА укомплектованы электрическими (ПА...Е) и водяными (ПА...В) нагревателями. В зависимости от требуемой мощности устанавливаются двух-, трех- или четырехрядные водяные нагреватели.
Вентилятор установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную
колодку, расположенную в соединительной коробке. Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Управление и автоматика

Возможны два варианта исполнения установок:
1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту ТЭНов калорифера от перегрева (для ПА...Е). Управлять установкой можно
на расстоянии при помощи пульта дистанционного управления.

Пульт дистанционного управления обеспечивает
включение/выключение вентиляционной установки;
возможность задания необходимого расхода воздуха;
возможность задания желаемой температуры приточного воздуха;
отображение комнатной температуры;
отображение неисправностей (аварийной ситуации).
Приточные установки ПА 04 В2, ПА 04 В3 пультом управления не комплектуются.

Функции управления и защиты ПА...Е дистанционное включение и выключение установки;
установка требуемой температуры приточного воздуха и поддержание заданной температуры (управление калорифером при помощи оптосимистора) с помощью пульта управления;
регулировка скорости вращения вентилятора с помощью пульта управления;
отработка необходимых алгоритмов при включении и выключении установки;
работа установки по таймеру;
активная защита от перегрева ТЭНов калорифера;
исключение работы электрокалорифера без включения вентилятора;
защита электрокалорифера от перегрева (два термостата);
контроль степени засорения фильтра (датчик перепада давления).
Функции управления и защиты ПА...В Для систем с охладителем щиты автоматики дополнительно комплектуются комнатным
датчиком-задатчиком температуры. В комплектацию щита заложен электрический привод воздушного клапана LF230. Компоненты узла обвязки нагревателя (насос, вентиль, трехходовой привод и т.д.) в комплектацию не входят.
Функциональные возможности
1. Автоматическое управление приточным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
5. Управление жидкостным воздухонагревателем и контроль за его работой.
6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Дополнительная комплектация

Агрегат может комплектоваться воздушным клапаном, гибкими вставками (или хомутами) и смесительным узлом для моделей с водяным нагревателем. Так же в комплекте можно получить секцию канального охладителя, которая устанавливается в воздуховоде после агрегата ПА.

Параметры установок

Наименование	Напр. питания, В / 50 Гц	Макс. Мощность/ток вентилятора, Вт/А	Мощность/ток электр. нагревателя, кВт/А	Макс. расход воздуха, м3/ч	Уровень звукового давления на расст. 3 м, dB(A)	Размер подкл. воздухо- вода, мм	Длина х ширина х высота, мм	Вес, кг
ПА 01 Е	3~ 400	320 / 0,55	12 / 17,4	1275	51	400х200	1145х624х347	56
ПА 01 В2	3~ 400	320 / 0,55	-	1200	51	400х200	1145х624х347	55
ПА 01 В4	3~ 400	320 / 0,55	-	1200	51	400х200	1145х624х347	57
ПА 02 Е	3~ 400	620 / 1,05	18 / 26	2500	54	500х300	1250х689х447	61
ПА 02 В2	3~ 400	620 / 1,05	-	2350	54	500х300	1250х689х447	61
ПА 02 В4	3~ 400	620 / 1,05	-	2350	54	500х300	1250х689х447	63
ПА 03 Е	3~ 400	1330 / 2,4	21/30	3350	57	600х350	1252х787х500	91
ПА 03 В2	3~ 400	1330 / 2,4	-	3260	57	600х350	1252х787х500	91
ПА 03 В4	3~ 400	1330 / 2,4	-	3260	57	600х350	1252х787х500	94
ПА 04 В2	3~ 400	2300 / 4,3	-	4100	58	700х400	1302х888х546	107
ПА 04 В4	3~ 400	2300 / 4,3	-	4100	58	700х400	1302х888х546	110
