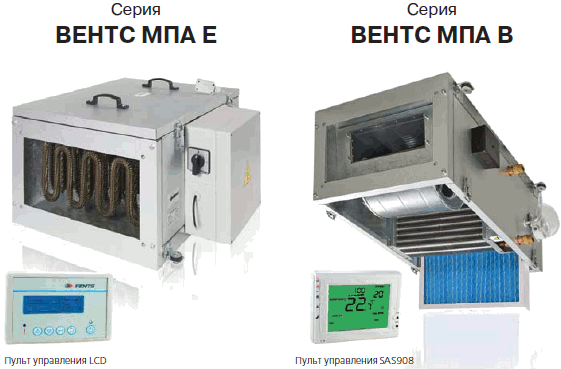

Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 и 800х500 мм.
Корпус изготовлен из алюмоцинковой стали. Внутри – тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.
Фильтр степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.
Нагреватель для подогрева приточного воздуха зимой и в межсезонье используется электронагреватель (модели МПА Е) или водяной (гликолевый) нагреватель (модели МПА В). ТЭНы электрокалорифера снабжены дополнительным оребрением,
что повышает площадь поверхности теплообмена и увеличивает отдачу тепла приточному воздуху.
Вентилятор применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Управление и автоматика

Возможны два варианта исполнения:
1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра.
Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера. Управлять установкой можно при помощи пульта управления. В стандартный комплект установки входит провод длиной 10 м для пульта.

Приточные установки МПА 3200 В, МПА 3500 В, МПА 5000 В пультом управления не комплектуются.

Функции управления и защиты МПА Е
- дистанционное включение и выключение установки;
- установка с помощью пульта управления требуемой температуры приточного воздуха и поддержание заданной температуры (управление калорифером при помощи оптосимистора);
- регулировка скорости вращения вентилятора с помощью пульта управления;
- отработка необходимых алгоритмов при включении и выключении установки;
- работа установки по таймеру;
- активная защита от перегрева ТЭНов калорифера;
- исключение работы электрокалорифера без включения вентилятора;
- защита электрокалорифера от перегрева (два термостата);
- контроль степени засорения фильтра (датчик перепада давления).
Функции управления и защиты МПА В
- включение/выключение электродвигателя установки;
- выбор скорости вращения вентилятора (3 скорости);
- поддержание заданной температуры приточного воздуха посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель;
- защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя);
- управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель (насос смесительного узла);
- управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, учитывая температуру помещения (при  дополнительной установке канального воздухоохладителя);
- управление приточным вентилятором и контроль за его работой;
- контроль загрязненности фильтра;
- управление электроприводом внешнего воздушного клапана;
- остановка системы по команде от щита пожарной сигнализации.
При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздухонагреватель. Использование смесительного узла с насосом позволяет осуществлять описанное ранее регулирование при разности давлений теплоносителя в прямой и обратной магистрали менее
40кПа. Смесительный узел с насосом помогает предотвратить замерзание теплообменника и дает дополнительное время на проведение оперативных мероприятий при возникновении аварийной ситуации.

Монтаж

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Параметры установок

Наименование	Напр. питания, В / 50 Гц	Макс. Мощность/ток вентилятора, Вт/А	Мощность/ток электр. нагревателя, кВт/А	Макс. расход воздуха, м3/ч	Уровень звукового давления на расст. 3 м, dB(A)	Размер подкл. воздухо- вода, мм	Длина х ширина х высота, мм	Вес, кг
МПА 800 Е1	1~ 230	245/1,08	3,3 / 14,3	800	35	400х200	650х549х352	36,2
МПА 800 В	1~ 230	245/1,08	-	750	35	400*200	650х549х352	41,3
МПА 1200 Е3	3~ 400	410/1,8	9,9 / 24,8	1200	38	400х200	650х549х352	38,9
МПА 1200 В	3~ 400	410/1,8	-	1200	38	400х200	650х549х352	42,8
МПА 1800 Е3	3~ 400	490 / 2,15	18 / 45	2000	40	500х250	800х649х480	61,5
МПА 1800 В	3~ 400	490 / 2,15	-	1870	40	500х250	800х649х480	62,5
МПА 2500 Е3	3~ 400	650 / 2,84	18 / 45	2500	45	500х300	800х649х480	62
МПА 2500 В	3~ 400	650 / 2,84	-	2150	45	500х300	800х649х480	63
МПА 3200 Е3	3~ 400Y	1270 / 2,3	25,2 / 63	3200	53	600х300	1000х759х530	69,4
МПА 3200 В	3~ 400Y	1270 / 2,3	-	3000	53	600х300	1000х759х530	73,2
МПА 3500 Е3	3~ 400Y	1270 / 2,3	25,2 / 63	3500	53	600х350	1000х759х530	69,3
МПА 3500 В	3~ 400Y	1270 / 2,3	-	3250	53	600х350	1000х759х530	73,1
МПА 5000 В	3~ 400	1800 / 4,5	-	6500	55	800х500	1299х971х670	136
