Назначение

Вентиляторы предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром, по спасению людей и оборудования.
Вентиляторы ВР 280-46-ДУ-01 из разнородных материалов (рабочее колесо из жаропрочной нержавеющей стали, корпус, патрубок, рама из углеродистых сталей) предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 600 0С в течение 60 минут.
Вентиляторы ВР 280-46-ДУ-02 из углеродистой стали предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400 0С в течение 120 минут.

Конструкция вентилятора

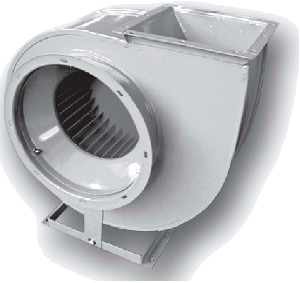

Вентиляторы радиальные дымоудаления среднего давления ВР 280-46-ДУ № № 5...12,5 изготавливаются по 1-ой и 5-ой конструктивным схемам исполнения. Рабочие колеса вентиляторов ВР 280-46-ДУ-01 изготавливаются из нержавеющей жаропрочной стали 12X18Н10Т по ГОСТ 5632-72. Рабочие колеса вентиляторов ВР 280-46-ДУ-02 изготавливаются из углеродистой стали по ГОСТ 1050-88. Вентиляторы радиальные дымоудаления низкого давления ВР 280-46-ДУ изготавливаются в соответствии с ТУ 4861-047-04614058-07. Для обеспечения охлаждения вала электродвигателя внутреннее отверстие ступицы имеет шлицевую нарезку. На валу между корпусом и электродвигателем установлена дополнительная крыльчатка из алюминиевого сплава.

Условия эксплуатации

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150.
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей.

Допустимое содержание пыли и д р уг и х т в е р д ы х п р и м е с е й в перемещаемых средах не более 0,1 г/м3. Наличие липких, волокнистых, абразивных и взрывчатых материалов не допускается. Агрессивность перемещаемых газовоздушных смесей к стали обыкновенного качества и алюминиевым сплавам не должна вызывать коррозию со скоростью более 0,1 мм в год. При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается установка вентилятора в условиях умеренного климата 1-й категории размещения. Вентиляторы, предназначенные для установки в помещении, оснащаются двигателями 3-й категории размещения. Температура окружающей среды от -40°С до +40°С.

Комплектация вентиляторов дымоудаления ВР 280-46 -ДУ
