Компактные вентиляторные градирни ГРД

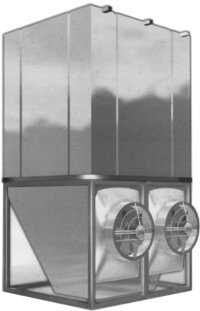

Компактная вентиляторная градирня ГРД Компактные вентиляторные градирни серии ГРД предназначены для охлаждения технологической воды в системах оборотного водоснабжения энергопотребляющего оборудования (теплообменные аппараты компрессорных установок, конденсаторы холодильных машин, кондиционеры, термопластавтоматы, технологическое оборудовние легкой и пищевой промышленности, радиоэлектронное оборудование и т.п.) а так же в других системах промышленного охлаждения технической оборотной воды.

Такой тип градирен могут называть: градирня вентиляционная, мокрая градирня, мини градирня.

Устройство градирни.

Конструкция и принцип работы вентиляционной градирни ГРД

Охлаждаемая техническая вода подается под давлением через входной патрубок и распыляется форсунками на пакет оросителей градирни. Пройдя по каналам оросителя в виде пленки, вода струями стекает в бак. Воздух из окружающей среды подается вентилятором градирни непосредственно в пространство под оросителем, проходит по каналам оросителя навстречу водяной пленке и через каплеуловитель покидает градирню. Испарительное охлаждение воды происходит, главным образом, в каналах оросителя при противотоке воздуха и водяной пленки. Дополнительное охлаждение имеет место в баке и в пространстве между верхним срезом оросителя и форсунками. В жаркое время года при относительной влажности 50-60% минимальная температура охлажденной воды после градирни может быть получена на 5-7⁰С выше температуры “мокрого” термометра. Для предотвращения значительного капельного уноса воды служит эффективный каплеуловитель. Затраты воды на испарение вместе с потерями через каплеуловитель (самые мелкие капли) составляет около 1% от расхода воды.

Посмотреть/Скачать паспорт на компактную вентилятрную градирню ГРД

В нашем Центре продаж теплового и вентиляционного оборудования в можете купить, приобрести, компактную вентиляторную градирню ГРД, мини градирню, мокрую градирню, вентиляционную градирню в г.Челябинск.

Посмотреть/Скачать прайс-лист на вентиляторные градирни ГРД

Технические характеристики компактных вентиляторных градирен ГРД

Основные показатели	Модель градирни
Основные показатели	ГРД-4	ГРД-8	ГРД-12	ГРД-16	ГРД-24	ГРД-32	ГРД-50	ГРД-100	ГРД-150	ГРД-350
Расход охлаждаемой воды, м³/час	4	8	12	16	24	32	50	100	150	350
Тепловой поток,* кВт	23,4	46,4	69,7	92,9	139	186	290	580	871	2031
Номинальное охлаждение воды**,⁰С	5	5	5	5	5	5	5	5	5	5
Количество форсунок, шт.	2	2	4	4	6	6	8	21	28	48
Количество вентиляторов, шт.	1	1	1	1	1	1	1	2	3	3
Диаметр рабочего колеса, мм	400	630	630	630	800	800	800	800	800	1200
Частота вращения, об/мин	1420	950	1420	1420	950	1420	1420	1420	1420	960
Установленная мощность электродвигателя, кВт	0,25 (0,37)	1,1	1,5	1,5 (2,2)	2,2	3 (4)	3 (4)	3 (4)	3 (4)	7,5
Расход воздуха, тыс.м³/час	3	6,5	10	10	16	22	22	44	66	165
Расход подпиточной воды, м³/час	0,04	0,08	0,12	0,16	0,24	0,32	0,5	1	1,5	3,5
Масса,кг
- сухая	130	150	195	195	385	385	505	900	1285	3210
- мокрая	136	158	209	211	414	420	589	1048	1500	3806
Габаритные размеры корпуса, мм	690х 660х 1970	690х 660х 1970	968х 800х 2070	968х 800х 2070	2043х 863х 2415	2043х 863х 2415	2085х 850х 3350	2130х 2018х 3370	2227х 2938х 3367	2220х 5970х 4060
Уровень звукового давления на расстоянии 10м, дБ(А)	44	49	59	59	56	62	62	65	67	80

* при температуре смоченного термометра 19⁰С, относительной влажности 60% и охлаждении воды на 5⁰С; пересчет на другие условия осуществляется специалистами «Тепломаш» по данным опросного листа.

** при условии подведения к воде указанного теплового потока и, соответственно, повышения температуры воды на объекте охлаждения на 5⁰С.
