Описание пылеулавливающего агрегата ПУА(В)

Рекомендуются для очистки удаляемого воздуха при работах на всех типах заточного и шлифовального оборудования, обдирочных станках, в литейном производстве, в дробильно-размольных цехах и других пылящих производствах, а также в цехах механической обработки металла.

Внимание: не использовать агрегат в процессах, образующих пожароопасные составляющие в пыли (бумага, дерево, резина и т.д.).

Область применения:
- Шлифовка
- Заточные станки
- Обдирочные станки

Агрегаты эффективно улавливают сухую, неслипающуюся пыль дисперсностью 30-100мкн.

Агрегаты выпускаются в 2-х модификациях.
- ПУА- без вентилятора
- ПУАВ-агрегатирован вентилятором

Принцип работы

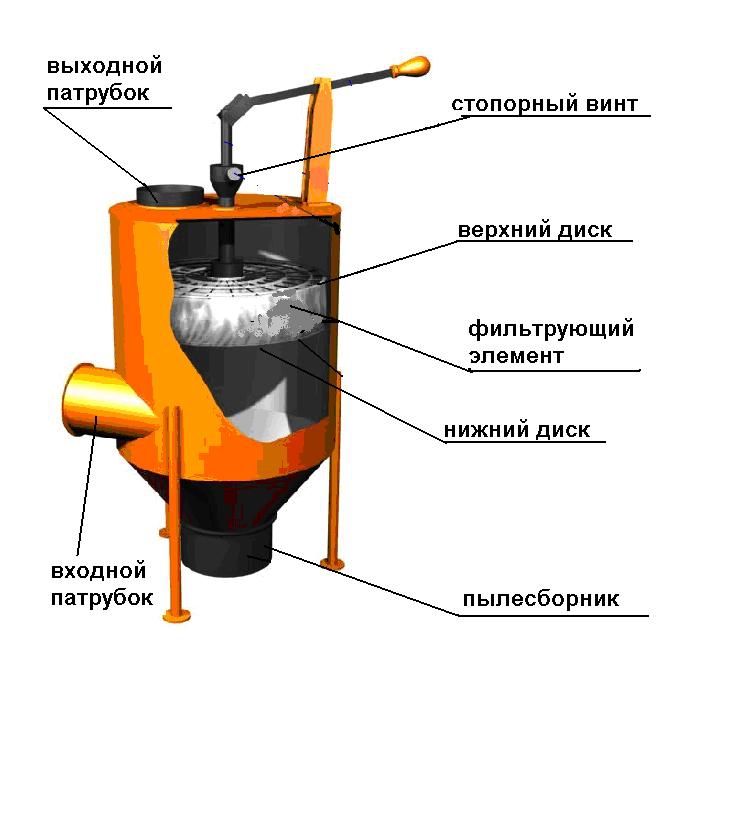

Загрязненный  воздух   через входной патрубок проходит   в корпус агрегата. В корпусе размещен фильтрующий узел, состоящий из верхнего и нижнего сетчатых дисков, между которыми закреплен фильтрующий элемент. Верхний диск закреплен, а нижний диск перемещается в корпусе агрегата. Перемещение диска осуществляется с помощью штока, к которому присоединена съемная рукоятка. Закрепление диска осуществляется стопорным винтом  стопорящим шток. Фильтрующий материал представляет собой жгуты из полиэфирных волокон. Путем сжатия волокна, расположенные практически поперечно потоку воздуха, образуют фильтрующий слой. При этом улавливание пыли происходит по всей его толщине.
Регенерация фильтрующего слоя осуществляется путем вертикального перемещения нижнего диска, в результате которого волокна занимают исходное продольное положение. При этом под действием ударного импульса и силы тяжести происходит удаление из них частиц пыли. При этом  пыль падает в пылесборник, закрепленный  в нижней части корпуса. Корпус установлен на 3-х ножках, на одной из которых имеется болт заземления.
Очищенный воздух  через  выходной  патрубок    возвращается обратно в цех или  удаляется в атмосферу.

Конструктивные особенности

В агрегатах ПУАВ-1000 на выходном патрубке установлен вентилятор, для пуска и остановки которого предусмотрена пусковая аппаратура. Для обеспечения свободного съема крышки на корпусе установлен штепсельный разъем, электрически соединенный с автоматом. Для включения агрегата имеется вилка .

Агрегат ПУА(В) может производиться в передвижном исполнении.

Агрегат ПУАВ-1000 может производиться в передвижном исполнении в комплектации с гибким шлангом d=160мм, L=5м. и воздухоприемной воронкой  или с воздухоприемным устройством типа Лиана.

Технические характеристики пылеулавливающего агрегата ПУА (В)
