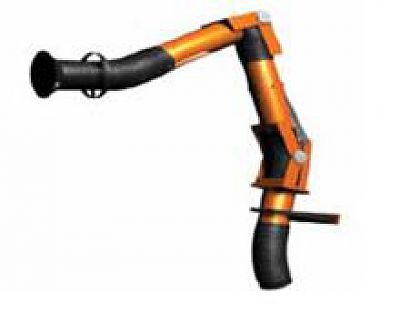

Описание воздуховытяжных устроств Лиана Воздуховытяжные устройства «Лиана» предназначены для удаления воздуха при различных производственных процессах. Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания. Воздуховытяжные устройства «Лиана » предназначены для удаления воздуха при различных производственных процессах при сварке и пайке, при шлифовке и зачистке, в деревообработке и т.п. Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

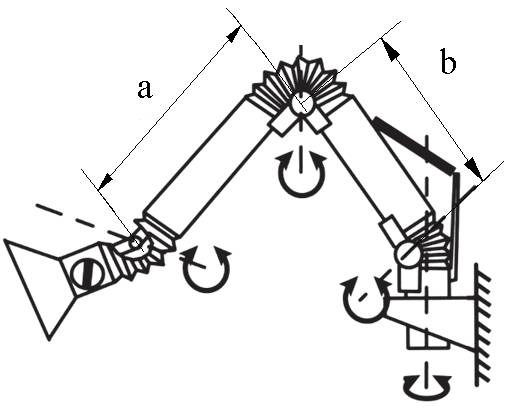

Воздуховытяжное устройство Лиана состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства диаметром воздуховодов 125мм, диаметр воронки 200мм рассчитаны на расход воздуха 500-700 м3/ч. Устройства «Лиана-125» может быть радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»), 4м (с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Рекомендуемая высота установки устройства 1-1,15м. Устройство нижнего подключения (над опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

Дополнительно устройство может быть оснащено:
- подсветкой, расположенной в воронке устройства (с индексом «С»),
- воронкой диаметром до 350мм

Для удобства нанесения разметки на свариваемые детали, возможна комплектация устройства «Лиана» подсветкой, расположенной в воздухоприёмной воронке. Управление подсветкой расположено на воздухоприёмной воронке. Питание подсветки осуществляется через понижающий трансформатор от сети 220В.

В тех случаях, когда нет возможности установить устройства на стену или колону цеха, например, стены из сэндвич панелей или необходимо расположить устройство в центре помещения, можно использовать стойку СТ-1, высотой 1,1м, с ответным креплением к кронштейну бесконсольного устройства «Лиана».

Характеристики воздуховытяжных устройств Лиана

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.

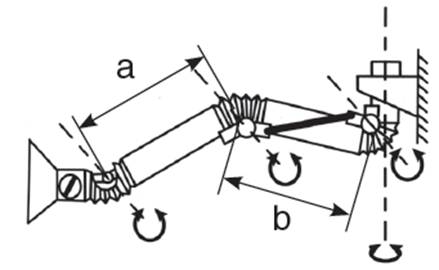

Характеристики воздуховытяжных устройств Лиана - Н

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.

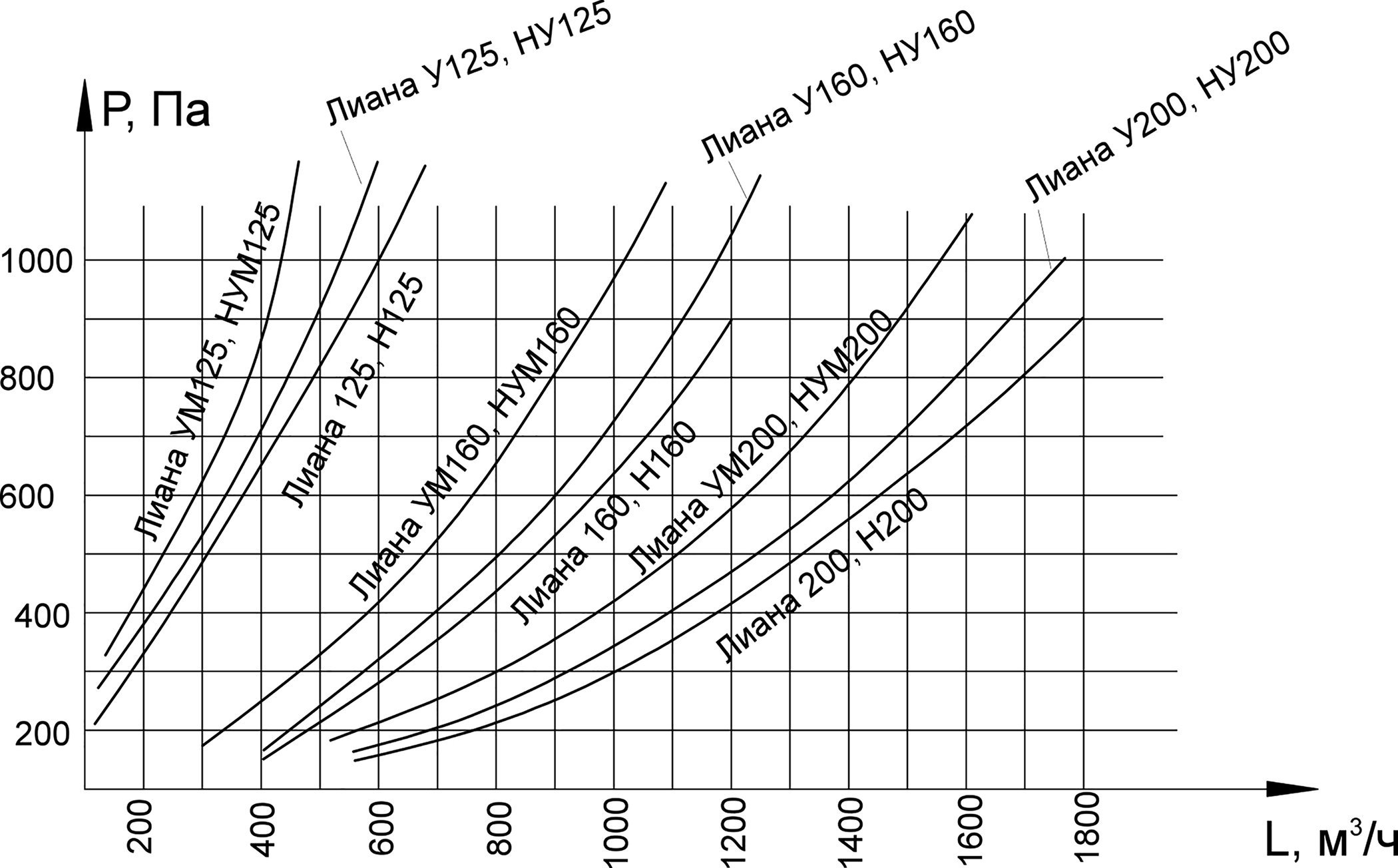

Аэродинамические характеристики устройств Лиана
